防波壁の強化(海抜15mにかさ上げ)

 平成25年9月

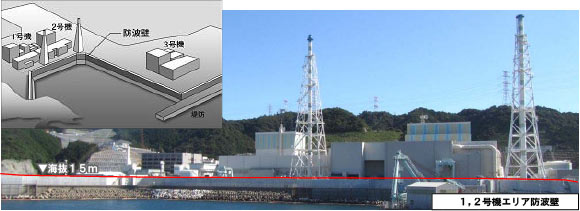

発電所海側全域を囲む,海抜15mの防波壁の本体工事が完了しました。
(写真)平成25年9月「防波壁の強化」
(写真)平成25年9月「防波壁の強化」

 平成25年6

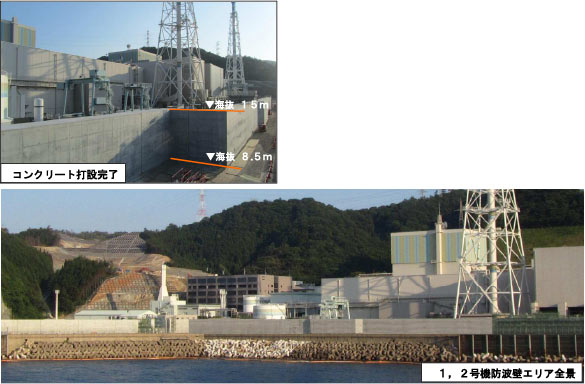

1,2号機エリアではコンクリート打設工事が5月末に完了し,現在,防波扉(※)の設置を実施しています。
※車両等の通行のため,防波壁に設ける水密性を有した大型の扉
(写真)平成25年6月「防波壁の強化」

 平成25年3

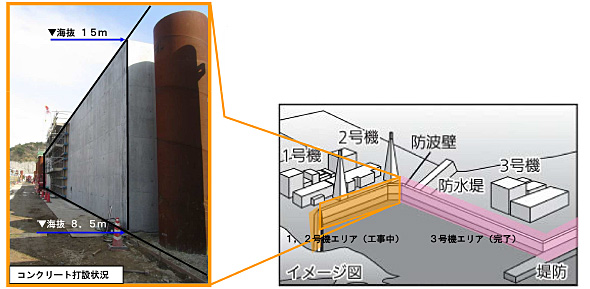

1,2号機エリアではコンクリート打設工事等を実施しています。
防波壁の強化は工事が順調に進んでいるため,当初の完了予定時期よりも,早期に工事が完了する見込みとなりました。
(写真)平成25年3月「防波壁の強化」

 平成25年1月
(写真)平成25年1月「防波壁の強化」

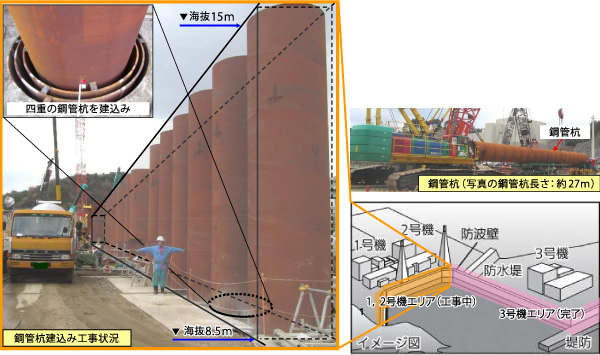

  • 1,2号機エリアでは,鋼管杭の建込み工事を行っています。

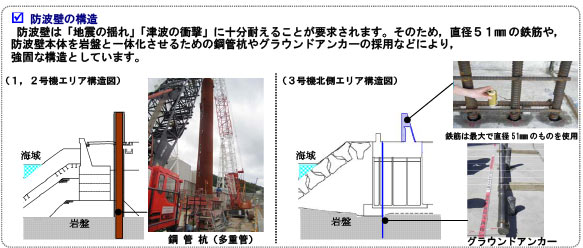

  • 岩盤を5m以上掘り下げ,防波壁の基礎となる鋼管杭を三~四重に建込むことで,「地震の揺れ」と「津波の衝撃」の両方に耐える強固な構造としています。

 平成24年7月

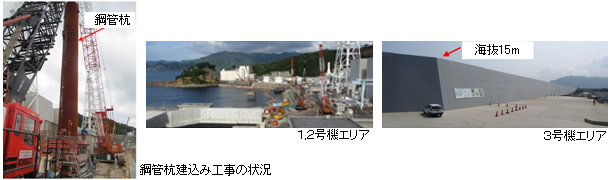

1,2号機防波壁エリアでは,防波壁設置のための鋼管杭の建込み工事を行っています。
[平成25年内完了予定]

(写真)平成24年7月トピックス「防波壁の強化」

 平成23年12月

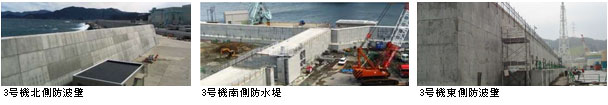

  • 先行して工事が終了する3号機エリアの防波壁を効果的に活用するため,海抜15メートルの防水提を設置しました。(平成23年12月完成)
  • 3号機エリア防波壁へのコンクリート打設が完了しました。
    (平成24年1月,コンクリートが十分な強度を有することを確認しました。)
(写真)平成24年2月トピックス「防波壁の強化」

 平成23年12月

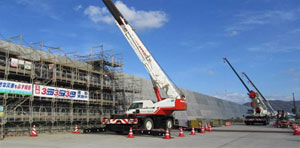

3号機エリアの防波壁工事の様子。(3号機北側エリア)

防波壁3号機北側エリア工事状況

(写真)平成23年12月トピックス「防波壁の強化」

 平成23年11月

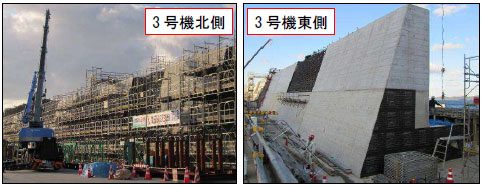

3号機エリアの防波壁工事の様子。
(写真)平成23年11月トピックス「防波壁の強化」
3号機エリアの防波壁工事状況

 平成23年10月

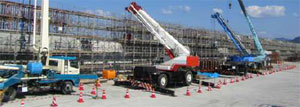

3号機北側および東側エリアの防波壁工事の様子。

(写真)平成23年11月トピックス「防波壁の強化」

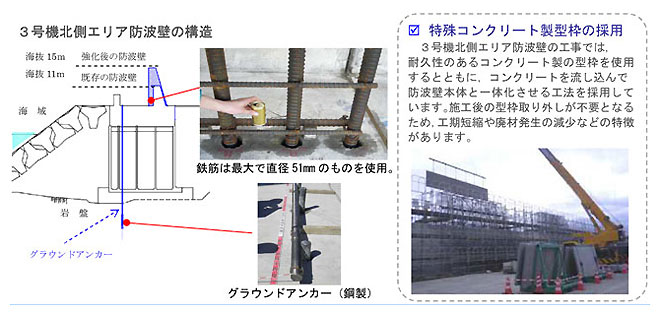

3号機北側エリアの防波壁工事の様子
防波壁は,「地震の揺れ」と「津波の衝撃」の両方に耐えることが要求されます。
3号機北側エリアでは,直径51mmの鉄筋や,防波壁本体を岩盤と一体化させるためのグラウンドアンカーの採用などにより,防波壁をより強固な構造とするための工事を実施しています。
(写真)平成23年10月トピックス「防波壁の強化」
