「鉄塔」の役割・機能

発電所でつくられた電気は送電線を通じて変電所へ送られ、さらに配電線を通じてお客さまのもとへ。「鉄塔」は発電所と変電所、また変電所間をつなぐ送電線を支えるための構造物で、電気を届けるために欠かせないものです。

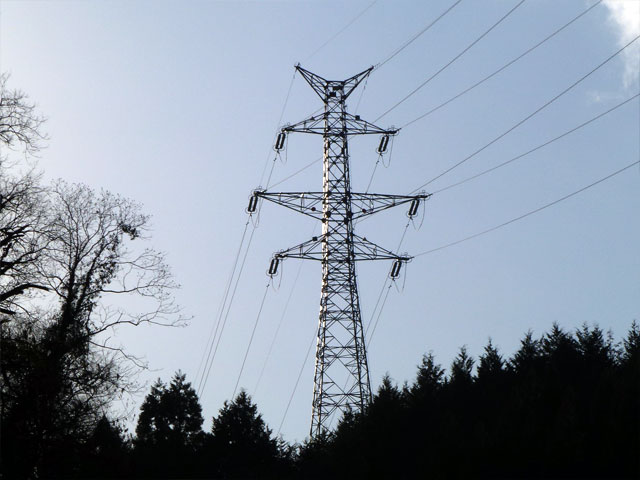

送電鉄塔とは

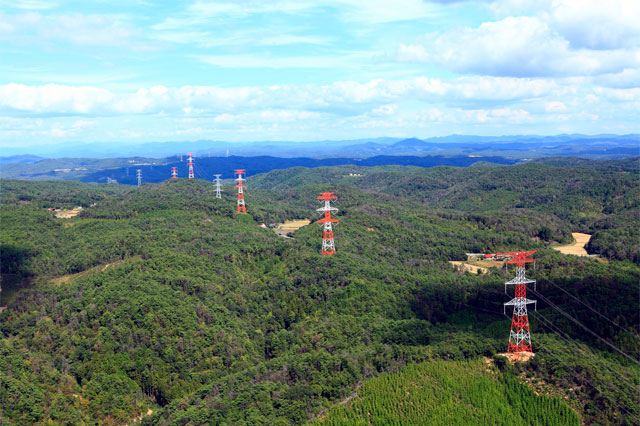

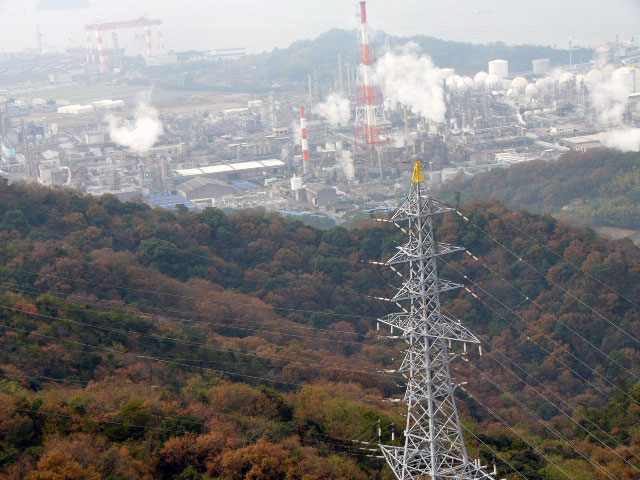

鉄塔のうち、送電線を支えるものを「送電鉄塔」といい、１メートル当たり約6.4kgもある「50万ボルト送電線」も、空中で架け渡す巨大な鉄の設備です。2022年12月現在、中国エリアを縦断する約8,800キロメートルの送電線を約２万基の鉄塔で支えています。

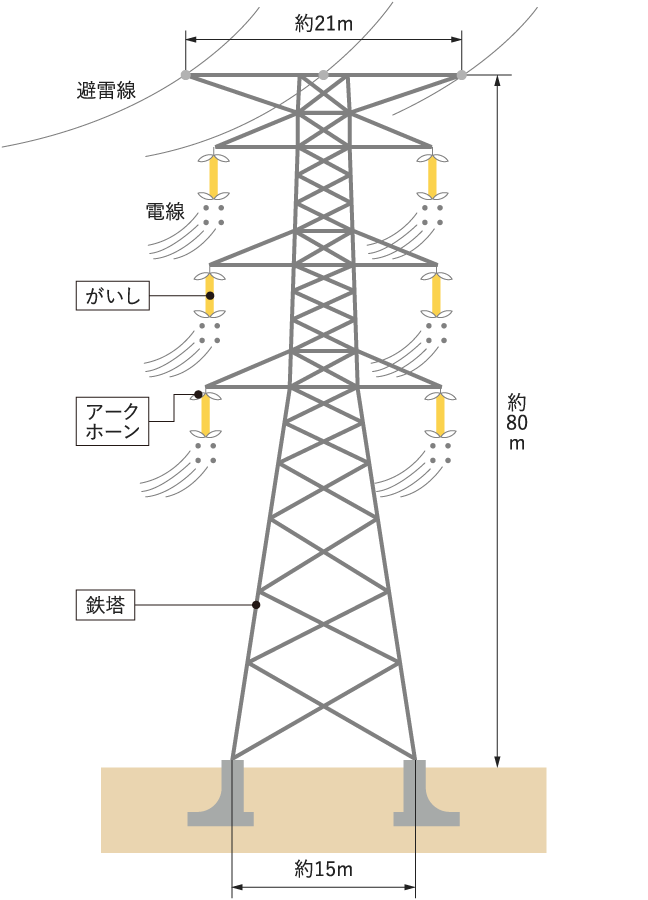

＜送電鉄塔の概要＞※ 一般的な平均値

高さ: 約80メートル
重量: 約80トン
材質: 鋼管
敷地: 約1,400m²

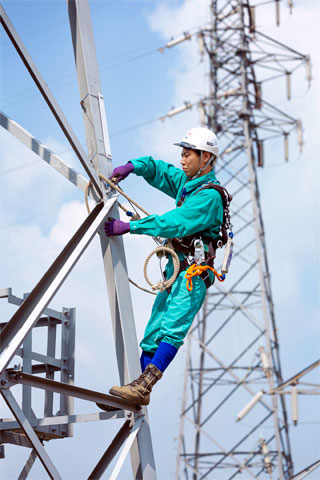

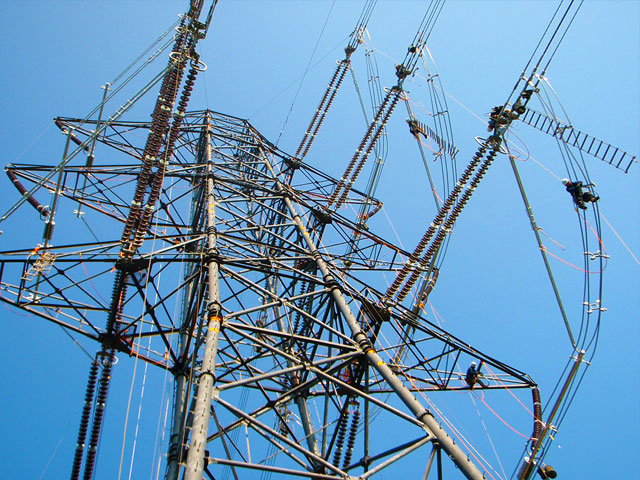

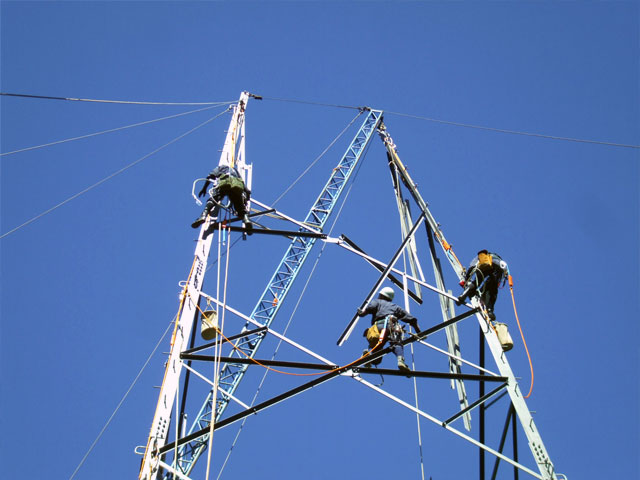

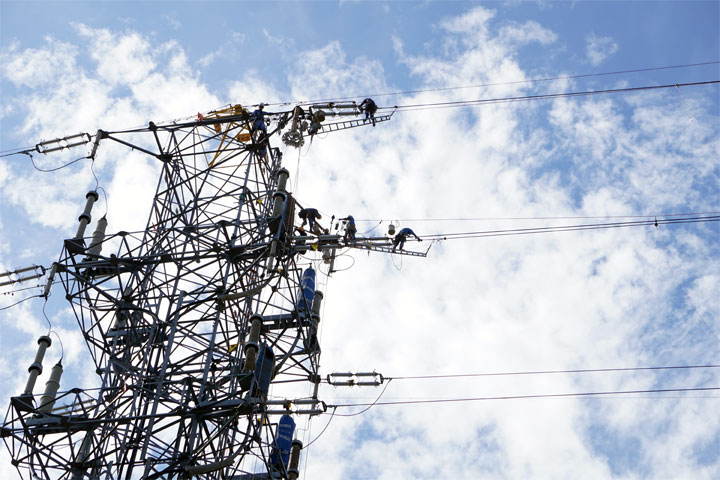

鉄塔や送電線は、長い間、風雨、雷、地震などにさらされるため、定期的なパトロールによる点検・メンテナンスが必要です。中国地方各地に張り巡らされた設備について、定期的に点検し、必要に応じて補修などを行います。また、建て替えや取り替え工事は長期にわたるため、長期スパンの計画に基づき行い、送電線・鉄塔の機能を維持しています。

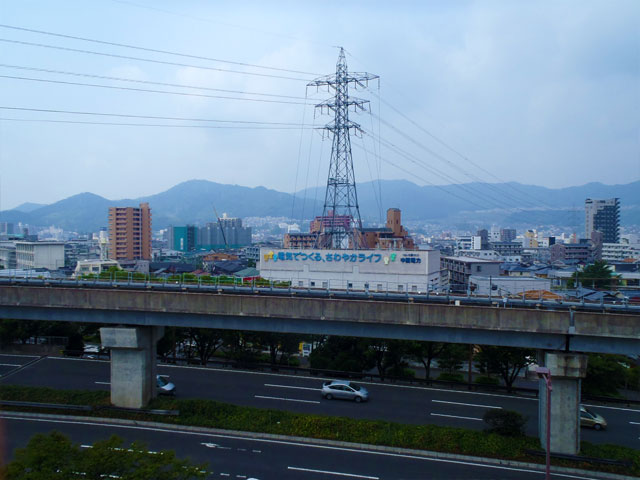

「鉄塔」の種類

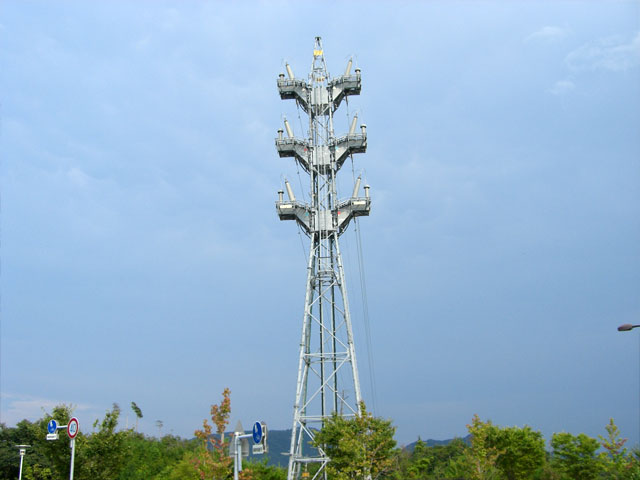

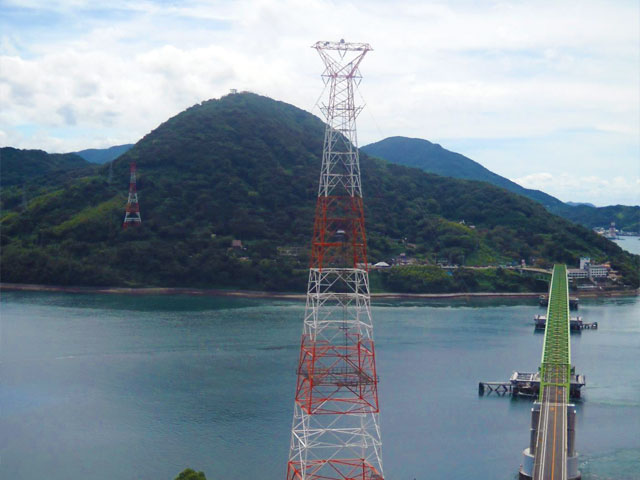

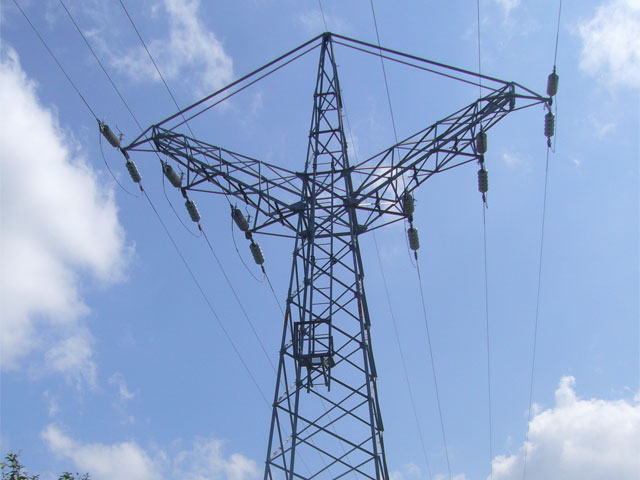

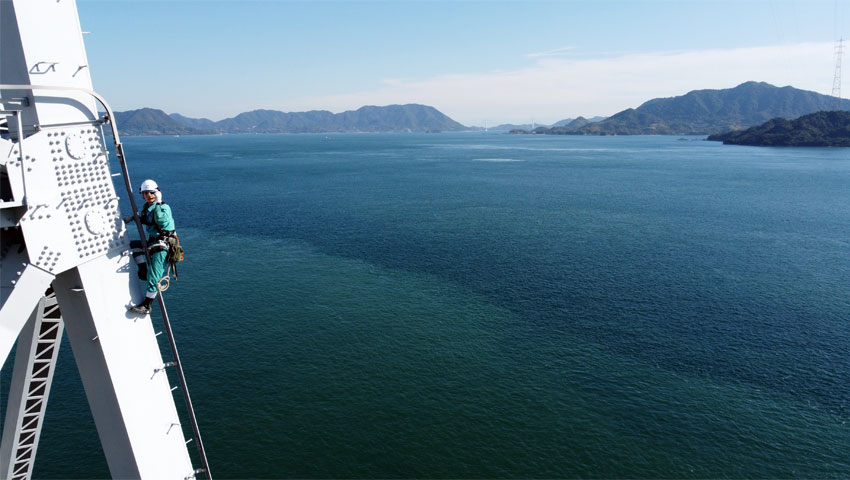

見た目（形状）での分類でいえば、「山形鋼鉄塔（アングル鉄塔）」や「鋼管鉄塔（パイプ鉄塔）」などがあります。送電電圧（22kV～500kV）や立地する環境に合わせて、最適な規模・形状で建設されます。周辺景観に配慮し、「環境調和鉄塔（モノポール鉄塔）」と呼ばれる特殊な鉄塔や、水色や白、茶などさまざまな色彩で建設される場合も。また、鉄塔の高さは40～60m程度が一般的ですが、海峡横断箇所では航行する船舶との離隔確保のため、200mを超えるようなものもあります。
