配電設備
発電所でつくられた電気は,送電線や変電所を経由してお客さまに届けられます。そのうち最後の変電所(配電用変電所)からお客さまのご家庭やオフィス・工場等をつなぐ電線を配電線といいます。
配電線には,特別高圧線(2万2,000V),高圧線(6,600V)と低圧線(200Vまたは100V)があります。高圧線の電気は,柱上変圧器などで200Vまたは100Vに下げ,低圧線でご家庭やオフィスなどへ送られます。
また,電柱から分かれて,お客さまに電気をお届けしている線を引込線といいます。
一般的な配電柱のしくみ
- 1 高圧線
- 変電所から街中に電気を配る主要な電線(6,600V)
- 2 高圧カットアウト
- 変圧器の高圧側の電気を切る装置で,中にヒューズが入っている
- 3 柱上変圧器
- 標準的な容量は,5~100kVA
- 4 低圧線
- 低圧電灯と低圧電力を共用する場合は,三相4線式
(電灯)100V/200V
(電力)200V - 5 引込線
- 低圧電灯、低圧電力の2種類

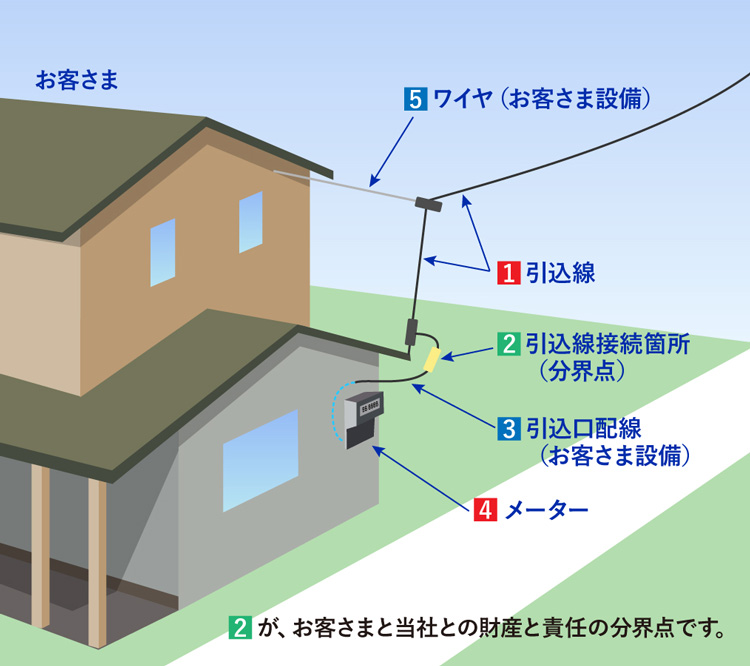

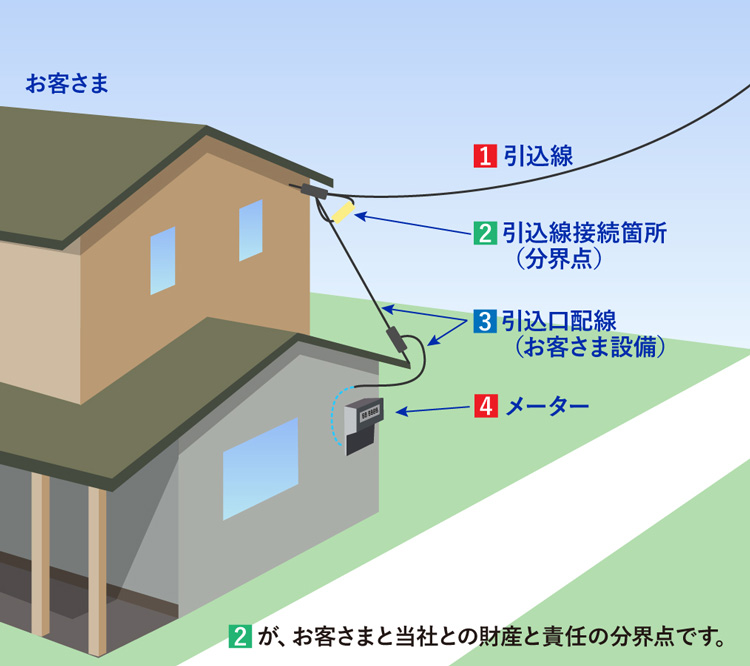

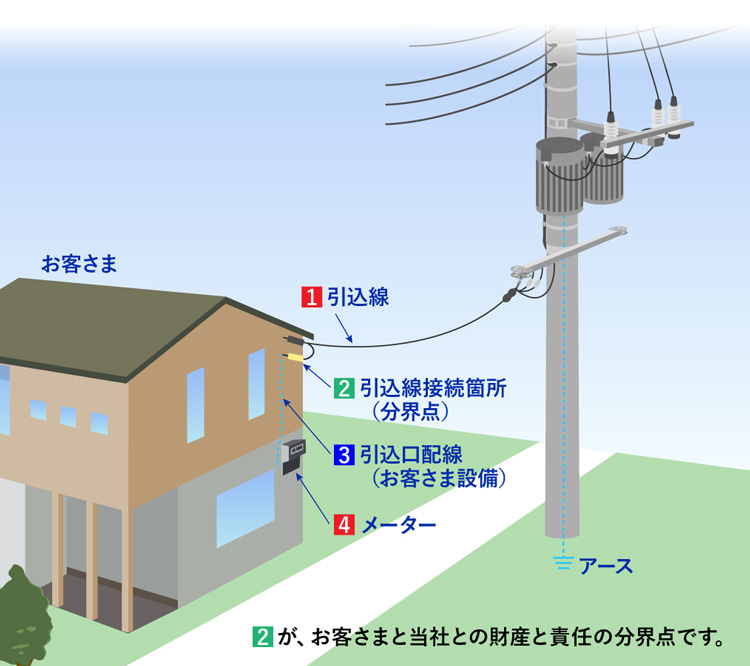

配電柱からお客さま宅まで
一般的な引込方法
配電柱から引込線接続箇所までが当社の設備です。
ただしメーターは当社の設備です。
- 1 4 当社の設備
- 2 分界点
- 3 お客さまの設備
