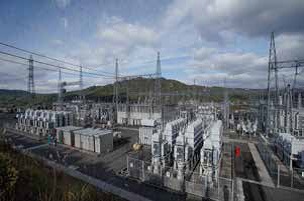

変電設備
変電所では,送電線を通って送られてきた電気の電圧を変圧器で変換し,再び別の送電線や配電線へ送り出します。
送配電電圧の昇圧あるいは降圧
送配電電圧を高くすると,電気の損失が少なくなります。そこで変電所では,発電所でつくられた電気を高い電圧にして送り出し,消費地近くで使いやすい電圧に調整することにより,電気を効率的にお客さまへお届けしています。
送配電電圧の調整
電気を使用する場所の電圧は,常に一定の幅に保たれる必要があるため,変電所には各種の電圧調整装置を設置して電圧を調整しています。
送配電線の保護
送配電線で故障が発生したときは,故障した線を電力系統から素早く切り離す必要があります。このため変電所には,送配電線故障を早急に検出し,故障点を切り離す信号を出す保護継電器と,この信号を受けて送配電線を電力系統から切り離す遮断器を設置しています。
電気の流れをコントロール
発電した電気を効率よくかつ安定して送電するため,発電所の運転停止などに合わせて遮断器を開閉し,電力の流れ方を調整しています。
地下変電所を建設し、土地を有効活用
生活水準の向上や都市開発などにより,大都市の電力需要は着実に伸びており,安定供給を図るため都市中心部への変電所の新増設が必要となっています。しかしながら,都市部では用地取得が困難なことに加え,土地を有効に活用するため,近年は地下変電所を建設する事例もあります。
変電所のしくみ
- 1 変圧器
- 電圧を変換する装置
- 2 遮断器
- 事故や故障,または電力を送電・停止する際に電気を遮断する装置
- 3 断路器
- 送配電線や変圧器,遮断器などを修理・点検する際に電気回路を切る装置
- 4 計器用変成器
- 系統の電圧・電流を測定するために高電圧・大電流を低電圧・小電流に変換する装置(計器用変流器,計器用変圧器)
- 5 避雷器
- 落雷時の異常電圧を抑制し,変電所の機器を保護する機器
